XGN口-15箱型固定式金属封闭开关柜

主要特点:

◎本开关柜为金属封闭箱式结构,由角钢、槽钢及薄钢板弯制焊接而成; ◎柜内设有通风通道并在柜底安装了进风机,柜顶设有排风机,互感器及套 管由不锈钢板加工而成的弯板固定,解决了大电流温升问题。

◎内配自主研发的VTK-15/T6300-63 ( F )发电机出口保护专用断路器, 采用悬挂式安装在带轮子的机架上,机架固定在柜内底部。可移出柜外检修。

◎隔离开关采用蜗轮蜗杆操作机构,操作力量小,具有自锁功能。

◎隔离开关与断路器之间有机械联锁和电气联锁,设计合理、可靠。

◎为满足额定电流数值较大的需要,两台断路器可并列使用,额定电流达 到10000Ao

◎断路器一体式设计,配有专用弹簧操作机构,操作功能齐全,可靠性高、 设计先进合理,维护量少。

◎断路器具有高开断能力,高的关合和动、热稳定性能。

◎主回路釆用铜排,铜排立置,提高了通流能力;进出线方式多样化,可 根据不同方案选用或根据具体的工程非标制作。

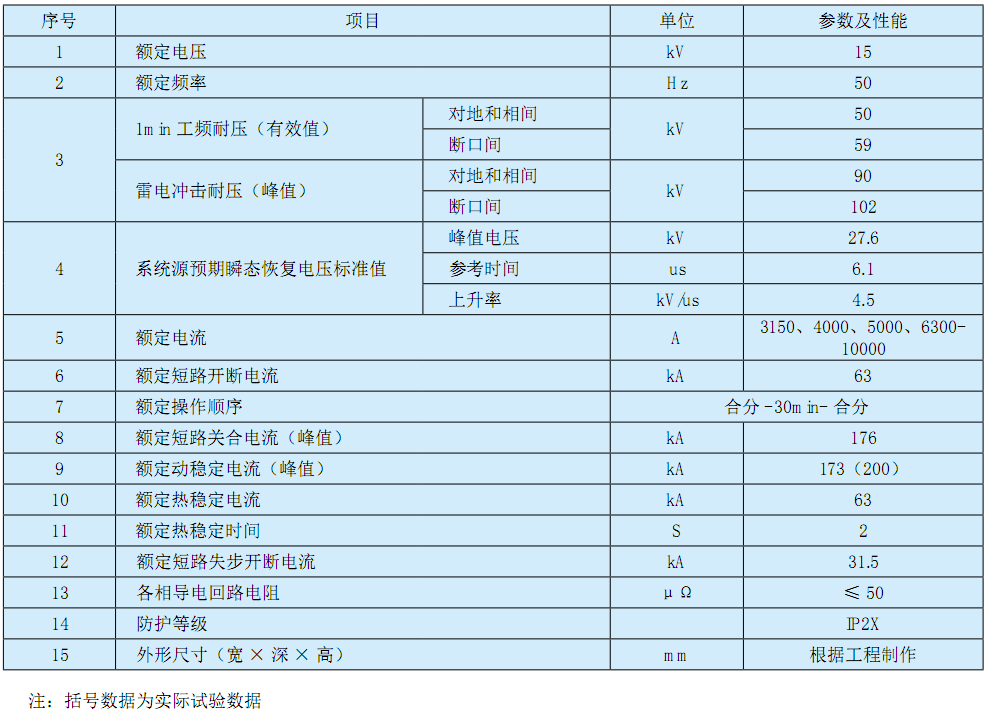

主要技术参数:
