GCS抽屉式开关柜

主要特点:
设计紧凑:以较小的空间容纳较多的功能单元。
结构通用性强,组装灵活,互换性好,采用 20mm 模数设计,方便柜内空间分割及抽屉加深,能满足各种结构形式、防护等级及使用环境的要求。
安全性高:采用高强度阻燃型工程塑料组件,具有防电弧设计,有效加强防护安全性能。
压缩场地:三化程度高,可大大压缩储存和运输预制件的场地,能充分利用配电室空间。
装配方便:不需要特殊复杂工具,全系列标准化。
功能单元,隔室之间分隔清晰、可靠,不因某一单元的故障而影响其他单元工作,使故障控制在最小范围。
抽屉单元进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
抽屉单元有足够数量的二次接插件(1 单元及以上为 16 对,特殊要求时可达 32 对),可满足计算机接口和自控回路对接点数量的要求。
柜底用钢板封闭,电缆孔带变径胶圈,电缆由下部引入,电缆室有足够的空间以便安装电缆。

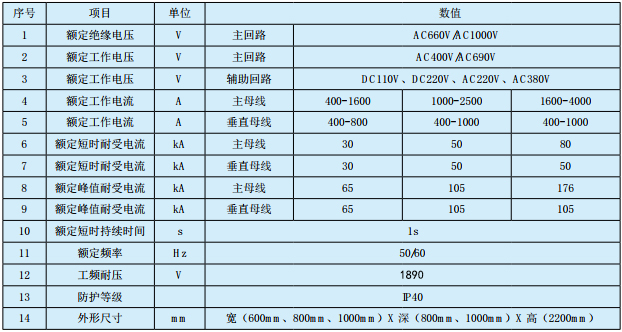

主要技术参数
